Gwintowanie sztywne (G84) na maszynach Haas – jak prawidłowo dobrać parametry i uniknąć złamania gwintownika?

Trzask łamanego gwintownika podczas pracy cyklu G84 to dźwięk, po którym każdemu operatorowi CNC na chwilę zamiera serce. O ile przy zwykłym wierceniu czy frezowaniu masz margines błędu, o tyle przy gwintowaniu sztywnym (Rigid Tapping) nawet najmniejszy błąd w obliczeniach lub złe ustawienie parametrów w sterowaniu Haas natychmiast kończy się zniszczeniem narzędzia i detalu.

Dlaczego maszyna gubi synchronizację obrotów wrzeciona z posuwem osi Z? Jak prawidłowo obliczyć posuw dla gwintów metrycznych i calowych? W tym poradniku z serii Pogotowie CNC wyjaśniamy, jak krok po kroku skonfigurować cykl G84 na sterowaniu Haas, jak korzystać z zaawansowanych funkcji przyspieszonego wycofania i co zrobić, aby gwintowanie było w $100\%$ bezpieczne i powtarzalne.

Czym jest gwintowanie sztywne (G84) i kiedy działa?

Gwintowanie sztywne (Rigid Tapping) to proces, w którym obroty wrzeciona są elektronicznie i mechanicznie zsynchronizowane z posuwem osi Z. Dzięki temu gwintownik może być zamocowany w sztywnej oprawce (ER lub Weldon), bez konieczności stosowania drogich oprawek kompensacyjnych (nawrotnych/pływających).

Aby gwintowanie sztywne na maszynie Haas przebiegło pomyślnie, muszą zostać spełnione następujące warunki:

• Włączenie funkcji w sterowniku: Na starszych maszynach Haas gwintowanie sztywne wymagało odblokowania parametru (opcja dodatkowo płatna). Upewnij się, że Setting 130 (Rigid Tap) jest ustawiony na ON. Jeśli jest wyłączony, maszyna spróbuje wykonać cykl G84 jak zwykłe gwintowanie z oprawką pływającą, co przy sztywnej oprawce natychmiast złamie narzędzie.
• Odpowiednie przygotowanie otworu: Średnica wiertła pod gwint musi być ściśle dobrana. Dla gwintu metrycznego standardowy wzór na średnicę wiertła to: $D_{\text{wiertła}} = D_{\text{gwintu}} – P$, gdzie $P$ to skok gwintu.

Matematyka G84: Jak obliczyć posuw (F) na sterowaniu Haas?

To najważniejszy krok. Na maszynach Haas standardowo programujemy w posuwie na minutę (kod $G94$, jednostka: $\text{mm/min}$), a nie w posuwie na obrót ($G95$). Oznacza to, że posuw ($F$) musisz dokładnie wyliczyć na podstawie obrotów wrzeciona ($S$) oraz skoku gwintu ($P$).

1. Obliczenia dla gwintów metrycznych (np. M8, M10, M12)

Wzór na posuw w układzie metrycznym przy aktywnym kodzie $G94$: $$F = S \times P$$

Gdzie:

• $F$ = Posuw ($\text{mm/min}$)
• $S$ = Prędkość obrotowa ($\text{obr/min}$)
• $P$ = Skok gwintu ($\text{mm}$)

Przykład praktyczny: Gwint M8 (skok standardowy $P = 1.25\text{ mm}$), zakładamy obroty $S = 500\text{ obr/min}$: $$F = 500 \times 1.25 = 625\text{ mm/min}$$

Twój kod na maszynie Haas powinien wyglądać tak:

T05 M06 (Gwintownik M8)
G00 G90 G54 X20. Y30. S500 M03 (Pozycjonowanie i włączenie obrotów)
G43 H05 Z10. M08 (Korekcja wysokości i chłodziwo)
G84 Z-15. R2. F625. (Cykl gwintowania sztywnego)
G80 G00 Z100. M09 (Anulowanie cyklu)

2. Obliczenia dla gwintów calowych (TPI – Threads Per Inch)

Jeśli pracujesz na rysunku calowym, posuw oblicza się dzieląc obroty przez liczbę zwojów na cal (TPI): $$F = S / \text{TPI}$$

Przykład dla gwintu $\frac{1}{4}\text{-20 UNC}$ (20 zwojów na cal), przy obrotach $S = 400\text{ obr/min}$: $$F = 400 / 20 = 20.0\text{ cali/min}$$

(w przypadku pracy w calach) lub po przeliczeniu na milimetry.

Zaawansowana funkcja Haas: Szybkie wycofanie narzędzia (Parametr J)

Jedną z największych zalet sterowania Haas podczas pracy z cyklem G84 jest możliwość przyspieszenia obrotów wrzeciona podczas ruchu powrotnego (wykręcania gwintownika). Pozwala to drastycznie skrócić czas cyklu, zwłaszcza przy głębokich otworach i produkcji seryjnej.

Służy do tego kod J wpisywany bezpośrednio w linii cyklu G84.

• J2 oznacza, że maszyna wykręci gwintownik z otworu 2 razy szybciej niż do niego wchodziła.
• J3 oznacza potrójną prędkość wycofania (maksymalna zalecana wartość to zazwyczaj $J4$).

Przykład użycia parametru J:

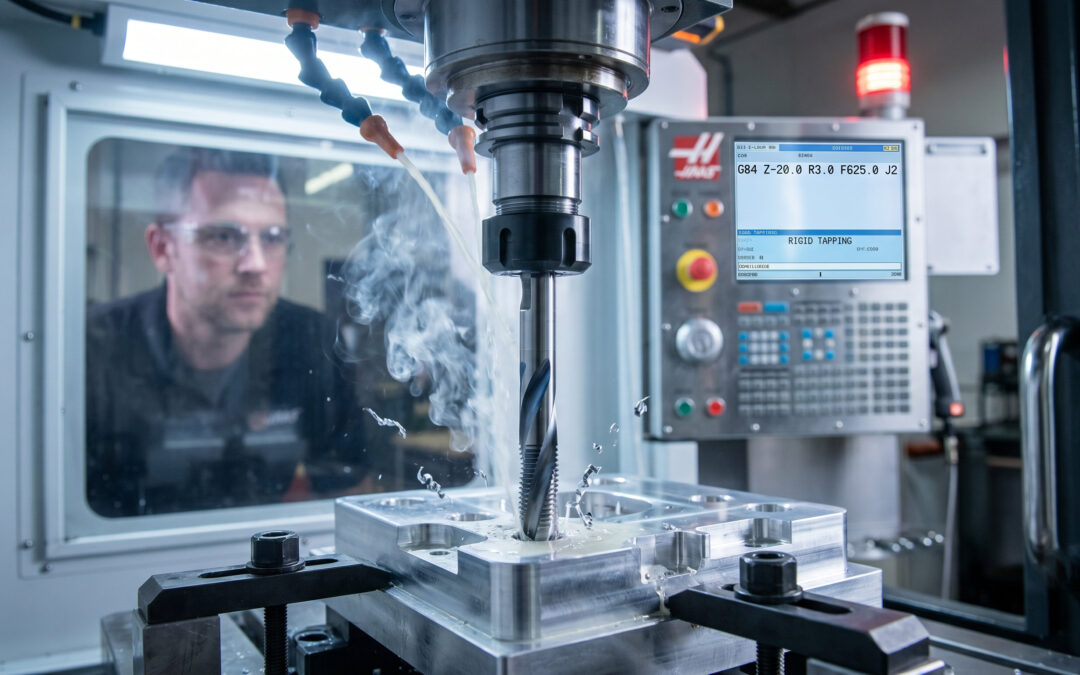

G84 Z-20. R3. F625. J2 (Wejście z posuwem 625, wyjście z posuwem 1250 przy zsynchronizowanych obrotach!)

Uwaga: Przed użyciem parametru $J$ upewnij się, że maszyna ma wystarczającą moc i sztywność wrzeciona na nagłą zmianę kierunku przy wyższych obrotach.

Dlaczego gwintowniki pękają na Haasie? Checklista Troubleshooting

Jeśli Twoja maszyna prawidłowo synchronizuje ruch, ale narzędzia nadal pękają, sprawdź poniższe punkty:

1. Złe zaokrąglenie posuwu (F): Sterowanie Haas potrzebuje dokładnej wartości. Jeśli z obliczeń wychodzi posuw $F = 625$, nie wpisuj w programie $F620$ ani $F630$. Różnica nawet kilku milimetrów na minutę spowoduje, że gwintownik zacznie działać jak ściągacz i zerwie gwint lub pęknie.
2. Za małe obroty wrzeciona (S): Przy gwintowaniu sztywnym maszyna musi gwałtownie zatrzymać wrzeciono na dnie otworu i natychmiast ruszyć w przeciwnym kierunku. Jeśli ustawisz zbyt niskie obroty (np. $S100$ dla dużego gwintownika M16), silnik wrzeciona może nie mieć wystarczającego momentu obrotowego i „utknie” na dnie, podczas gdy oś Z nadal będzie próbowała jechać w górę. Bezpieczny zakres obrotów dla gwintowania sztywnego to zazwyczaj $300 – 800\text{ obr/min}$.
3. Brak chłodzenia lub zły olej: Gwintowanie generuje potężne tarcie. Zwykłe chłodziwo (emulsja $5\%$) często nie wystarcza. Przy trudnych materiałach (stal nierdzewna, tytan) używaj gęstego oleju do gwintowania lub pasty.
