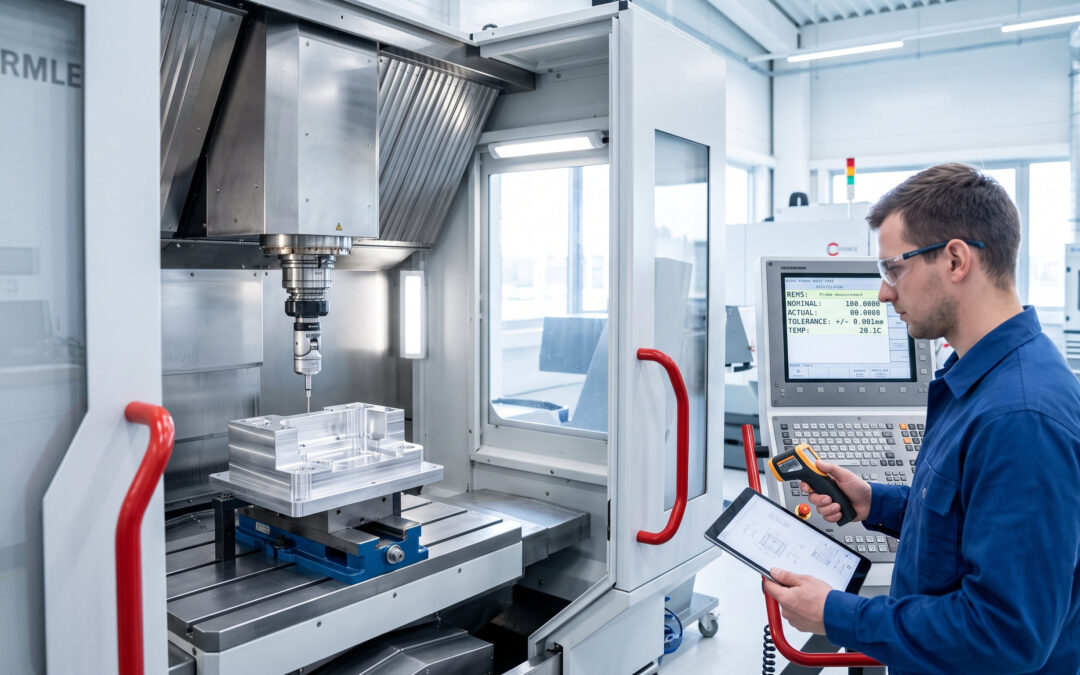

Tolerancje rzędu 2 mikronów – jak wygląda codzienna praca frezera CNC w ekosystemie ASML?

Dla większości warsztatów w Polsce tolerancja +/- 0,05 mm to standard, a +/- 0,01 mm wymaga już skupienia i dobrych narzędzi. Jednak w holenderskim regionie Brainport Eindhoven istnieje świat, w którym 10 mikronów uważa się za „luźny wymiar”. W ekosystemie dostawców dla giganta fotolitografii – firmy ASML – codzienna praca frezera CNC toczy się wokół tolerancji rzędu 2 mikronów (0,002 mm).

Jak w praktyce wygląda wykonanie detalu, którego dopuszczalna odchyłka jest kilkudziesięciokrotnie cieńsza od ludzkiego włosa? Dlaczego przy takich projektach czas cyklu schodzi na drugi plan, a najważniejszym przyrządem na hali staje się klimatyzacja?

W tym artykule z serii Anatomia Projektów prześledzimy dzień z życia specjalisty pracującego dla dostawców High-Tech w Holandii i sprawdzimy, dlaczego za wiedzę o mikronach płaci się najwyższe stawki w euro.

Szybka diagnoza: Na czym polega praca przy tolerancji 2 mikronów?

Dla osób, które chcą zrozumieć specyfikę obróbki ultra-precyzyjnej w Holandii:

• Środowisko: Praca odbywa się w halach ze ścisłą kontrolą klimatu (20 st. C z dokładnością do +/- 0,2 st. C) oraz ze stałą wilgotnością powietrza.
• Park maszynowy: Najwyższa półka centrów 5-osiowych (np. Hermle, Yasda, DMG MORI series Seiki) zamontowanych na specjalnych fundamentach antywibracyjnych.
• Kluczowe wyzwanie: Głównym wrogiem nie są parametry skrawania, lecz rozszerzalność termiczna materiału oraz naprężenia wewnętrzne w obrabianym detalu.
• Rola operatora: Szybkość ulega podporządkowaniu perfekcyjnej powtarzalności. Frezer kontroluje proces od stabilizacji materiału, przez kalibrację kinematyki maszyny, aż po wstępne czyszczenie detalu do strefy Cleanroom.

Anatomia Ekosystemu ASML – Gdzie trafiają Twoje detale?

ASML nie produkuje wszystkich części do swoich maszyn fotolitograficznych (służących do wytwarzania najnowocześniejszych czipów na świecie) pod jednym dachem. Korzysta z potężnej sieci certyfikowanych dostawców Tier-1 i Tier-2 w regionie Brabancji (np. VDL, NTS Group, Frencken, Wilting, AAE).

Gdy trafiasz do pracy w takiej firmie jako frezer CNC w Holandii, nie robisz masówki. Wykonujesz precyzyjne korpusy pozycjonerów wafela krzemowego, obudowy optyki ultrawioletowej (EUV) czy elementy zawieszenia magnetycznego pracujące w wysokiej próżni.

Jeden błąd na takim detalu oznacza stratę materiału i czasu wartości kilkudziesięciu tysięcy euro.

4 Filary Obróbki na Poziomie 2 Mikronów

Osiągnięcie dokładności 0,002 mm na klasycznej maszynie stojącej przy otwartej bramie wjazdowej jest fizycznie niemożliwe. W Holandii proces ten opiera się na 4 filarach:

1. Fizyka i Termika (Wróg nr 1: Temperatura)

Czy wiesz, że blok z aluminium o długości 100 mm pod wpływem zmiany temperatury o zaledwie 1 st. C rozszerza się o ponad 2,3 mikrona?

Fizyczna zasada rozszerzalności liniowej nie wybacza: zmiana długości detalu jest wprost proporcjonalna do długości początkowej, współczynnika materiałowego oraz zmiany temperatury.

Dla aluminium zmiana temperatury otoczenia o zaledwie 2 st. C sprawia, że detal samoczynnie wychodzi poza tolerancję 2 mikronów – zanim jeszcze dotknie go narzędzie!

Jak to się rozwiązuje w Holandii?

• Hala produkcyjna jest ogromną chłodnią precyzyjną ze stałą temperaturą 20 st. C (+/- 0,2 st. C).
• Surowy materiał (płaskownik, odlew) musi leżakować na hali od 12 do 24 godzin przed obróbką, aby jego temperatura zrównała się z temperaturą maszyny.
• Chłodziwo podawane jest z agregatów chłodniczych z dokładnością do 0,1 st. C.

2. Strategia Obróbki i Odprężanie

Nie da się wyciąć detalu na 2 mikrony w jednym przejściu. Materiał po zebraniu naddatku „pracuje” z powodu naprężeń wewnętrznych.

• Krok 1 (Zgrubny): Usunięcie 80% materiału.
• Krok 2 (Odprężanie): Detal zdejmuje się z maszyny i często wygrzewa w piecu odprężającym lub pozostawia na dobę do ustabilizowania struktury.
• Krok 3 (Kształtujący): Pozostawienie naddatku 0,05 mm.
• Krok 4 (Wykończenie): Dopiero na samym końcu, na ustabilizowanym materiale, wykonuje się przejście ostateczne przy użyciu absolutnie nowych narzędzi.

3. Narzędzia i Mocowanie

Przy tolerancji 2 mikronów zwykłe oprawki Weldon czy tulejki ER odchodzą do lamusa.

• Stosuje się wyłącznie oprawki termokurczliwe (Shrink Fit) lub hydrauliczne o biciu promieniowym poniżej 0,001 mm.
• Mocowanie detalu odbywa się na stołach z systemem punktów zerowych (Zero-Point Clamping) z kontrolowaną siłą dokręcania (klucze dynamometryczne to wymóg święty).

4. Pomiary na Maszynie i Izba Pomiarowa

Sonda detalu (Renishaw lub Blum) służy do stałej weryfikacji. Przed ostatecznym przejściem maszyna wykonuje automatyczny cykl KinematicsOpt, aby sprawdzić i skorygować błędy pozycji osi obrotowych (A/C) wywołane mikroskopijnymi zmianami temperatury.

Po skończonej obróbce detal trafia do odizolowanej izby pomiarowej z maszyną CMM (np. Zeiss Prismo), gdzie przed pomiarem leżakuje kolejne kilka godzin.

Dzień z życia frezera w ekosystemie High-Tech

Jak wygląda Twoja zmiana, gdy podejmujesz praca CNC w Holandii przy projektach High-Tech?

1. 07:00 – Kawa i kontrola logów: Zamiast biegnąć do maszyny i włączać START, sprawdzasz na monitorze wykresy temperatury hali z nocy. Jeśli klimatyzacja miała awarię, nie puszczasz wykańczania.
2. 07:30 – Kalibracja i leżakowanie: Mierzysz temperaturę surowca pirometrem. Wykonujesz automatyczny cykl kalibracji sondy na maszynie Hermle 5-Osi.
3. 09:00 – Obróbka w cyklu skontrolowanym: Puściłeś przejście zgrubne. Zamiast stać nad maszyną i śpieszyć się z przełożeniem, mikroskopem sprawdzasz krawędzie poprzedniego detalu i wykonujesz gratowanie ręczne.
4. 12:00 – Pomiary CMM: Odbierasz raport z izby pomiarowej dla detalu wykonanego wczoraj. Wykres pokazał odchyłkę 0,0015 mm na pozycji otworu. Wprowadzasz mikro-korektę w tabeli narzędzi.
5. 14:30 – Przygotowanie do strefy Cleanroom: Detal po obróbce trafia do myjki ultradźwiękowej, a następnie jest pakowany w podwójną folię ESD, aby żaden pyłek nie zanieczyścił go przed wysyłką do strefy sterylnej (Cleanroom ISO Class 6).

Dlaczego za te mikrony płaci się najwyższe stawki?

Praca w ekosystemie ASML wymaga całkowitej zmiany nawyków. Nikt nie krzyczy, że maszyna stoi. Szef nie pyta „dlaczego robisz ten detal tak wolno?”. Pytanie brzmi zawsze: „Czy masz 100% pewności, że wymiar jest stabilny?”.

Holenderscy pracodawcy płacą za tę odpowiedzialność najwyższe stawki taryfowe z układu CAO Metalektro.

• Wymagana jest wiedza z zakresu czytania rysunku GD&T (tolerancje pozycji i profilu).
• Ceniona jest umiejętność obsługi zaawansowanych sterowań (Heidenhain iTNC 640, Siemens 840D) oraz znajomość mikro-geometrii narzędzi.
• Pracujesz w czystym, cichym i klimatyzowanym środowisku na nowym sprzęcie wartości milionów euro.

To naturalny krok rozwojowy dla każdego fachowca. Niezależnie od tego, czy Twoją podstawą była praca jako tokarz CNC w Holandii, czy realizowałeś się na frezarkach 3-osiowych – przejście do sektora High-Tech stawia Cię w czołówce europejskich specjalistów.

Nawet jeśli znasz branżę od strony arkuszy blach jako operator prasy krawędziowej, dbałość o czystość i proces w holenderskim przemyśle maszynowym otworzy przed Tobą zupełnie nowe możliwości finansowe.
