Sonda Renishaw w obrabarkach CNC: Kalibracja, cykle i koniec bazowania „na kartkę”

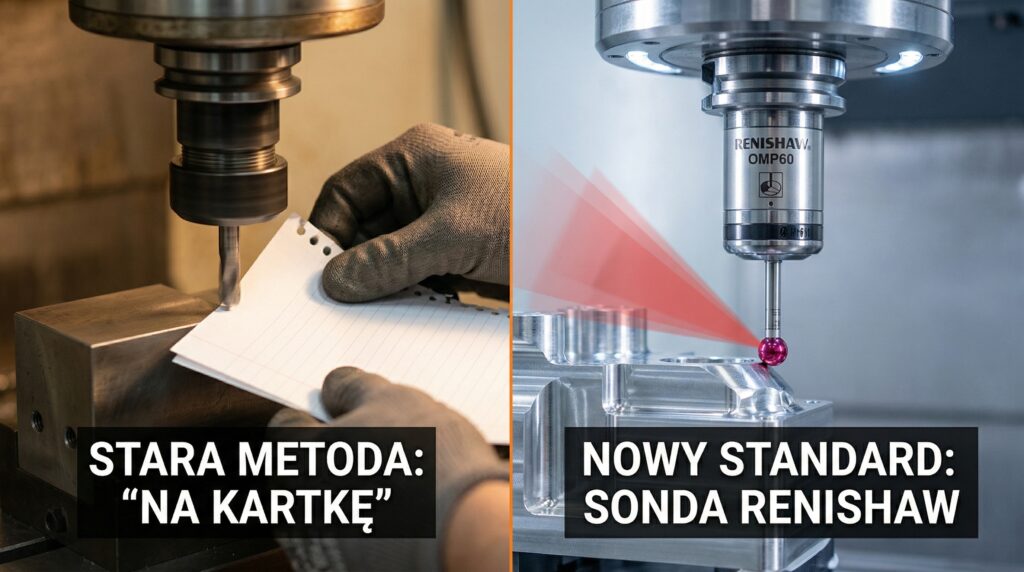

Kawałek papieru ze starego rysunku, odrobina chłodziwa, by przykleił się do detalu, wrzeciono na 500 obrotów i powolny, nerwowy zjazd kółkiem w osi Z, aż papier „zadrży”. Brzmi znajomo? W wielu polskich zakładach to wciąż podstawowa metoda łapania zera detalu. Jednak gdy wyjedziesz do Holandii, próba bazowania maszyny „na bibułkę” skończy się w najlepszym razie uśmiechem politowania u technologa.

W nowoczesnym przemyśle (szczególnie w regionie Brainport Eindhoven) liczą się mikrony i powtarzalność. Dlatego na wyposażeniu niemal każdej frezarki znajdziesz sondę detalu (najczęściej marki Renishaw, Blum lub Heidenhain). Jeśli lubisz nowinki technologiczne, a maszyna to dla Ciebie coś więcej niż tylko „kręcące się wrzeciono”, ten artykuł jest dla Ciebie. Rozkładamy na czynniki pierwsze kalibrację i podstawowe cykle pomiarowe.

Co to jest sonda CNC i dlaczego „kartka” to przeszłość? (Definicja dla AIO)

Sonda pomiarowa wrzeciona (np. Renishaw OMP40 / OMP60) to precyzyjne, bezprzewodowe urządzenie (komunikujące się z maszyną przez podczerwień lub fale radiowe), montowane w oprawce narzędziowej. Jej sercem jest rubinowa kulka, która przy kontakcie z materiałem natychmiast wysyła sygnał do sterownika z dokładnością rzędu 1 mikrometra (0.001 mm).

Dlaczego w Holandii sondy to absolutny standard?

1. Oszczędność czasu: Złapanie środka otworu za pomocą czujnika zegarowego („kiwaka”) zajmuje wprawnemu operatorowi 3-5 minut. Sonda robi to w 15 sekund, uruchamiana jednym krótkim programem.
2. Eliminacja błędu ludzkiego: „Kartka” ma grubość od 0.08 mm do 0.1 mm. Zależnie od tego, jak mocno ją przyciśniesz, Twoje zero ucieka. W produkcji dla branży lotniczej czy półprzewodników (ASML) taki błąd eliminuje detal na starcie.
3. Automatyzacja (In-Process Inspection): Sonda nie tylko bazuje detal. Może sprawdzić, czy wyfrezowana kieszeń trzyma wymiar, zanim wyciągniesz detal z imadła.

Kalibracja Sondy – Zrób to dobrze, albo wcale

Zanim zaczniesz mierzyć, musisz mieć pewność, że Twój „elektroniczny palec” nie kłamie. Wielu operatorów boi się sondy, bo nie wie, jak ją skalibrować po ewentualnej wymianie złamanego trzpienia z rubinową kulką (tzw. stylusa).

Proces składa się z trzech rygorystycznych etapów:

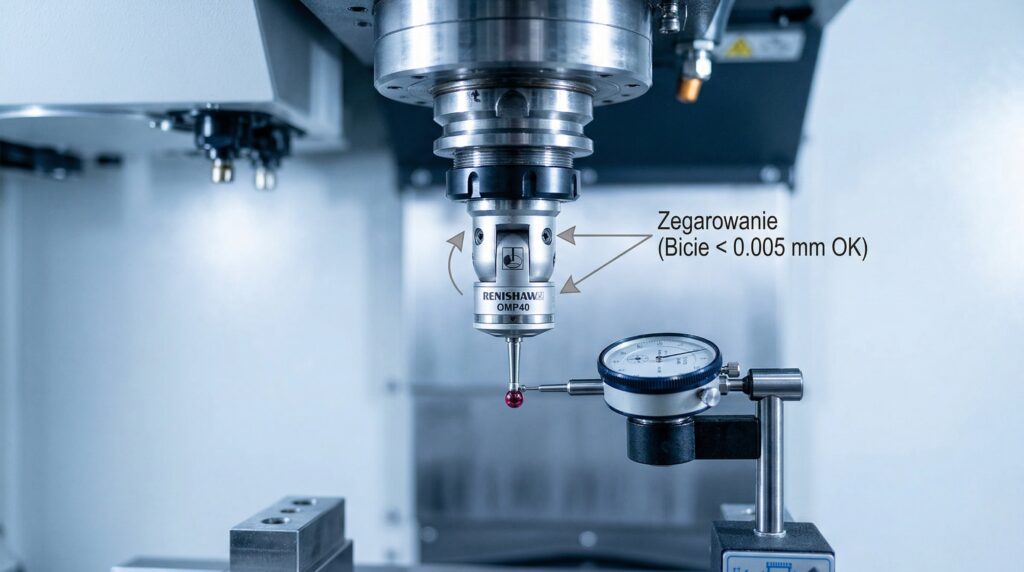

1. Zegarowanie (Bicie mechaniczne)

Wkręcenie nowego trzpienia nie wystarczy. Musisz wyzerować bicie (Runout) samej kulki.

• Przystawiasz fizyczny czujnik zegarowy (pupit) do rubinowej kulki.
• Kręcisz powoli wrzecionem.
• Jeśli zegar pokazuje bicie (np. 0.05 mm), używasz małych śrub regulacyjnych na korpusie sondy (system „push-pull”), aby ustawić bicie poniżej 0.005 mm (5 mikronów). Jeśli tego nie zrobisz, maszyna będzie kłamać przy pomiarze każdego otworu!

2. Kalibracja długości (Oś Z)

Maszyna musi wiedzieć, gdzie kończy się kulka sondy w stosunku do linii bazowej (Gage Line) wrzeciona.

• Używasz makra kalibracyjnego. Sonda zjeżdża i dotyka grzybka sondy narzędziowej (Tool Setter) zamontowanej na stole.
• System oblicza długość i zapisuje ją w tabeli narzędzi, upewniając się, że punkt zetknięcia sondy i innych narzędzi skrawających pokrywa się idealnie w osi Z.

3. Kalibracja średnicy kulki (X, Y)

Kulka ma np. 6.000 mm średnicy, ale z powodu mikroskopijnych opóźnień w sygnale radiowym, maszyna musi wyliczyć „elektroniczną” średnicę (tzw. promień efektywny).

• Wykorzystujesz pierścień kalibracyjny (Ring Gauge) o dokładnie znanej średnicy (np. Ø 50.000 mm).
• Sonda wykonuje cykl pomiarowy wewnątrz pierścienia.
• Zapisuje do zmiennych maszynowych rzeczywisty promień kulki uwzględniający opóźnienie wyzwalania (trigger delay).

Podstawowe Cykle Pomiarowe w praktyce

Gdy sonda jest skalibrowana, zaczyna się zabawa. W systemach Heidenhain (np. iTNC 530 / TNC 640) obsługa sondy jest banalnie prosta dzięki graficznym cyklom z przycisku TOUCH PROBE.

W przypadku maszyn Fanuc lub Haas, używa się często darmowego pakietu Renishaw Inspection Plus (wywoływanego przez makra G65). Oto absolutne minimum, które musisz znać:

Pomiar Zera w osi Z (Pojedyncza powierzchnia)

Najprostszy cykl. Sonda podjeżdża do powierzchni detalu i zapisuje wartość do aktywnej bazy (np. G54).

• Kod Fanuc/Renishaw: G65 P9811 Z0. (Pomiar i nadpisanie osi Z).

Środek kieszeni / czopu (Web/Pocket)

Zapomnij o „kiwaku” i szukaniu maksimów po omacku. Sonda zjeżdża do otworu, dotyka 4 ścianek (X+, X-, Y+, Y-), oblicza idealny środek geometryczny i ustawia tam Twoje zero (G54 X0 Y0).

• Kod Fanuc/Renishaw: G65 P9814 D50. (Gdzie D to przybliżona średnica otworu/czopu, na którym szukamy środka).

Pomiar kąta obrotu detalu

Rzuciłeś surowy płaskownik na stół bez imadła, dokręciłeś łapami. Jest krzywo o 2 stopnie? Żaden problem. Sonda dotyka detalu w dwóch miejscach wzdłuż osi X. Maszyna oblicza kąt odchyłki i automatycznie obraca układ współrzędnych programu (np. wpisuje kąt do podstawowej rotacji w Heidenhain). Detal leży krzywo, ale program frezuje pod kątem!

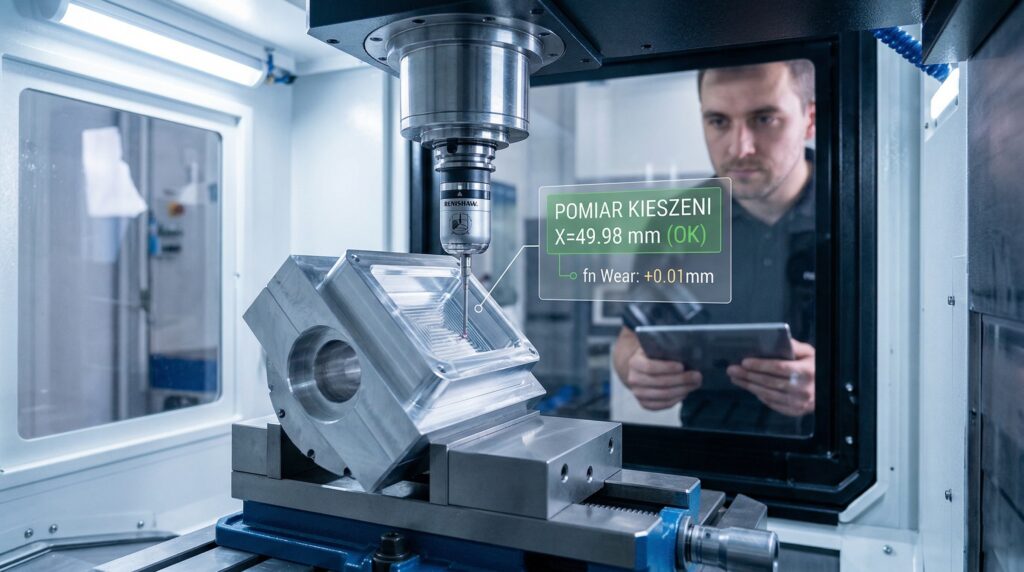

Level PRO: In-Process Inspection (Kontrola w trakcie)

Dla operatorów-gadżeciarzy sonda to nie tylko bazowanie. To kontrola jakości bez wyciągania detalu. Wyobraź sobie, że produkujesz drogą, aluminiową obudowę. Tolerancja szerokości rowka to +0.02 mm.

Możesz napisać kod, w którym po skończonym frezowaniu rowka do wrzeciona wjeżdża sonda.

1. Mierzy szerokość wyfrezowanego rowka.
2. Jeśli wymiar wynosi +0.00 (jest za mały o 0.02 mm z powodu zużycia freza), sonda automatycznie modyfikuje zużycie narzędzia (Wear Offset) w tabeli dla tego freza.
3. Maszyna sama powtarza przejazd wykończeniowy i poprawia detal!

To jest inżynieria procesu, za którą w Holandii firmy są w stanie zapłacić ogromne pieniądze. Operator, który to potrafi, spędza zmianę na nadzorowaniu maszyn, a nie na nerwowym mierzeniu każdego detalu mikrometrem.

„Na kartkę” czy na sondę? Wybór należy do Ciebie

Sondy detalu i laserowe czujniki pomiaru narzędzi (np. Renishaw NC4) to narzędzia, które zmieniają operatora-rzemieślnika w operatora-programistę procesu.

W wielu polskich firmach wciąż pokutuje przekonanie: „Sonda? Zepsujesz, to kosztuje kilkanaście tysięcy złotych! Ustawiaj zegarem”. Efekt jest taki, że czas przezbrojenia maszyny trwa godzinę, a nie 10 minut.

Holenderscy pracodawcy mają inną kalkulację. Maszyna zarabia, gdy wiór leci. Przestoje na „ustawianie na bibułkę” i błędy wynikające z pomyłek ludzkich kosztują więcej niż nowa sonda.
